MWIR(中赤外) 冷却式InSb/HOT(XBn)赤外線ディテクタ(3～5μm)

SCD社製高速・高感度冷却式MWIRディテクターは、量子型、低NETD、デジタル読み出し回路の採用により高感度の測定が必要なアプリケーション、ー微小な変化をとらえることが必要なサーマルイメージングや、非冷却では対応できないような遠距離監視システムへの導入に最適です。
VGAから3M(15µmﾋﾟｯﾁ/10µmﾋﾟｯﾁ)まで豊富なラインナップから選択可能で、ご用途に合わせ短波長側へ延長や、ガスカメラ用途(3.3µm)などに向けた波長のカスタマイズにも対応します。
多くのモデルではビデオエンジン付きが選択でき、ご検討されるシステムへの導入も容易です。
また、SCD社が開発したXBnバリア・テクノロジーによる150Kの高温動作可能なHOT（High Operational Temperature）モデルでは、優れたLow SWaP-C(小型軽量・低消費電力・低価格)やLong MTTF(平均故障時間)を実現しています。
イスラエル製ですので、米国ITARフリーで入手できます。

新製品！
『5M画素小型中赤外ディテクタ CRANE』の製品情報はこちら

カタログダウンロード

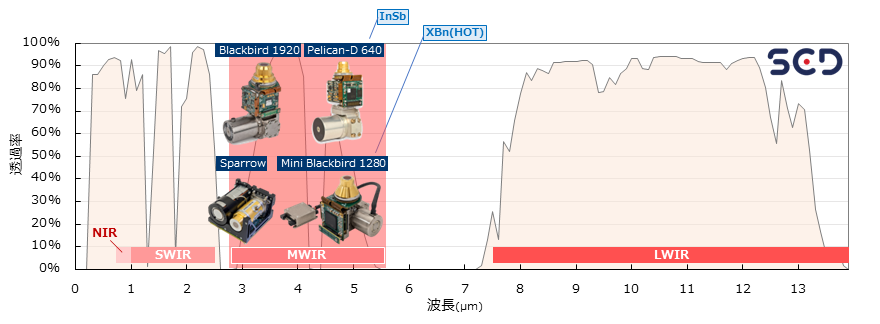

SCD製品分布図 中赤外(MWIR)

SCD波長別製品分布-MWIR(中赤外))

高感度VGA小型中赤外ディテクタ Sparrow 紹介動画

実際の撮影イメージあり、性能をご体感いただけます。

5M画素小型中赤外ディテクタ CRANE 紹介動画

実際の撮影イメージあり、性能をご体感いただけます。

特長

  • 高画素・高感度・高速冷却式量子型赤外線ディテクタ

  • 豊富な画素ﾌｫｰﾏｯﾄ、小型化・高画素を両立する10μmﾋﾟｯﾁタイプも

    5μmﾋﾟｯﾁ：5Mピクセル COMING SOON!

    10μmﾋﾟｯﾁ：VGA / XGA / SXGA / 3Mピクセル

    15μmﾋﾟｯﾁ：VGA / XGA / SXGA

  • ガスカメラ用途など、用途に合わせて波長のカスタマイズが可能

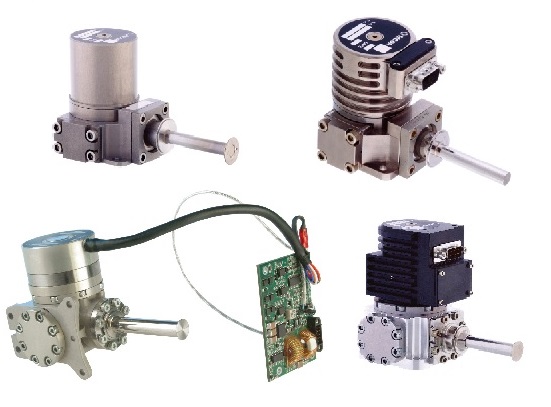

  • MTTF20,000時間、30,000時間のスターリングクーラー選択可能

  • 小型軽量・低消費電力・低価格、長寿命(長MTTF)を推進する

    xBn HOT(150Kでの高温動作が可能)モデルも展開

  • ビデオエンジン供給可能(一部モデル)
  • ＭＩＬ対応
  • ITAR（米国武器規制）フリー

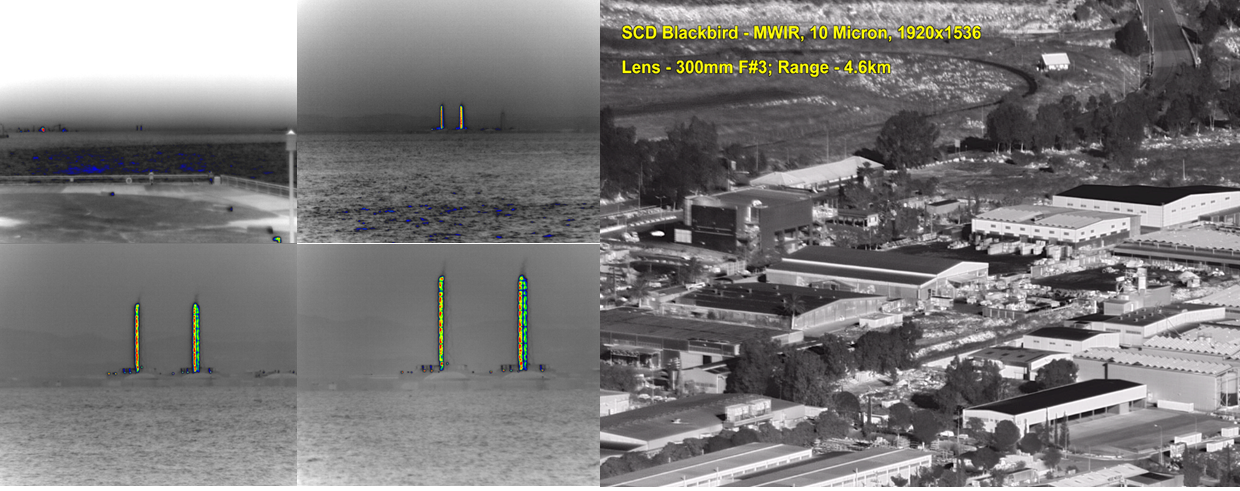

撮影イメージ

20倍ズームレンズにて撮影(fl 15-300mm) ／ Blackbird-1280で撮影

【メーカーウェブサイト】

SCDロゴ Semi Conductor Devices(SCD)



【公式YouTubeチャンネル】

SCD(YouTube Channel)

アプリケーション

防衛 セキュリティ 産業 宇宙
  • 遠方監視カメラ
  • EVS(エンハンスト・ビジョン・システム)
  • ミサイルシーカー
  • 遠方監視カメラ
  • 高感度高速サーモグラフィー
  • ガラス越しサーモグラフィー
  • 炎越しカメラ/炎カメラ
  • ガスカメラ(ガス漏れ検知)
  • 非破壊検査カメラ
  • 半導体検査カメラ
  • EVS(エンハンスト・ビジョン・システム)
  • 各種産業用カメラ
  • 地球観測
  • 太陽探査ミッション
  • 惑星間及び宇宙における天体、物体の検知・計測
  • 宇宙探査車の計測システム
  • 宇宙船における遠隔測定システム

各種モデル・仕様

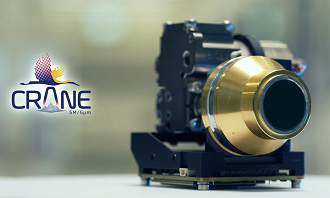

5M画素小型中赤外ディテクタ CRANENEW!
波長 3.6～4.2μm SCD社 CRANE 製品画像
画素ﾌｫｰﾏｯﾄ 2560 x 2048・5μmﾋﾟｯﾁ
感度(NETD) <47mK @70% well fill capacity
フレームレート 60 Hz
コールドシールド F/1.6
寸法・重量 88 mm(光軸長さ)・360g
消費電力 Typical 4W@23℃
注目機能・ｵﾌﾟｼｮﾝ
・現在、日本で唯一入手可能な冷却式超解像度MWIRセンサ
・XBnテクノロジによる150K HOT(高温動作)
・SWaPを達成
・デジタル出力：CoaXPress
・ビニング機能
5M画素小型中赤外ディテクタ CRANE　カタログ

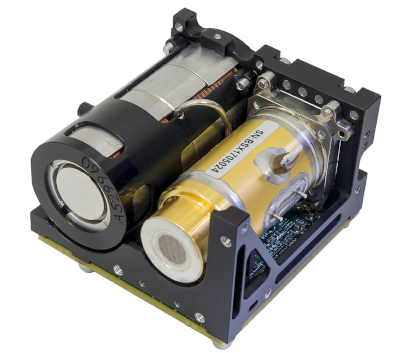

高感度VGA小型中赤外ディテクタ SparrowNEW!
波長 3.6～4.2μm SCD社 Sparrow 製品画像
画素ﾌｫｰﾏｯﾄ 640 x 512・10μmﾋﾟｯﾁ
感度(NETD) 28mK @50% well fill capacity
フレームレート 60 Hz(ビデオエンジン) / 180 Hz(ディテクタ)
コールドシールド F/3.6
MTBF >18,000H(GM@35℃)
寸法・重量 58 x 62 x 42 mm・300g
消費電力 Typical 4W(ディテクタ)
注目機能・ｵﾌﾟｼｮﾝ ビデオエンジン供給可能

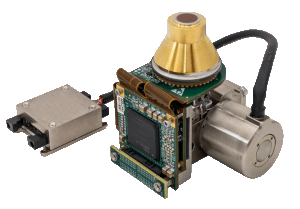

高感度SXGA小型中赤外ディテクタ Mini Blackbird 1280注目モデル
波長 3.6～4.2μm(オプション：1～4.2μm) SCD社 Mini Blackbird 1280 製品画像
画素ﾌｫｰﾏｯﾄ 1280 x 1024・10μmﾋﾟｯﾁ
感度(NETD) <25mK @70% well fill capacity
フレームレート 90 Hz
コールドシールド F/3.4、F/4 他
寸法・重量 全長約80mm・<350g
消費電力 <5W
注目機能・ｵﾌﾟｼｮﾝ ビデオエンジン供給可能

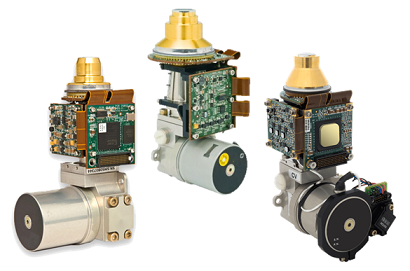

冷却式 InSbデジタル・ディテクタ Pelican-D/Hercules/Blackbird シリーズ
波長 標準3.6～4.9μm(オプション：1～5.4μm 他) SCD社 InSbディテクタシリーズ
画素ﾌｫｰﾏｯﾄ 15μmﾋﾟｯﾁ VGA、SXGA / 10μmﾋﾟｯﾁ　XGA、SXGA、3M
感度(NETD) 22～25mK(機種による)
フレームレート 100～350 Hz(機種による)
読み出し回路 デジタルROIC採用
注目機能・ｵﾌﾟｼｮﾝ ビデオエンジン供給可能

冷却式 Xbnデジタル・ディテクタHOT(高温動作) Pelican-D(HOT)/Kinglet//Blackbird(HOT) シリーズ
波長 標準3.6～4.2μm(オプション：1～4.2μm 他) SCD社 XBnディテクタシリーズ
画素ﾌｫｰﾏｯﾄ 15μmﾋﾟｯﾁ VGA、SXGA / 10μmﾋﾟｯﾁ　VGA、XGA、SXGA
感度(NETD) 22～28mK(機種による)
フレームレート 60～180 Hz(機種による)
読み出し回路 デジタルROIC採用
注目機能・ｵﾌﾟｼｮﾝ
・XBn技術により冷却温度150K対応、軽量・低消費電力を達成。
・長寿命クーラー選択可能
・一部モデルでビデオエンジン供給可能

詳しい仕様はカタログをご覧ください。

SCD社冷却式赤外線ディテクタ　総合カタログ

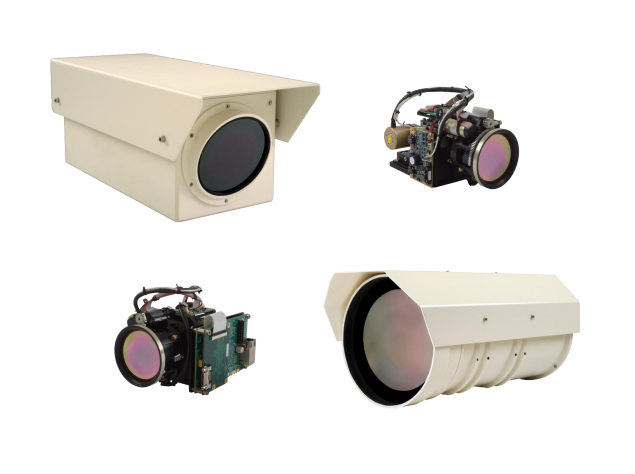

MWIRカメラをお探しの方・カスタマイズをご希望の方

本製品を採用したMWIRカメラをお探しの方は下記製品ページをご覧ください。

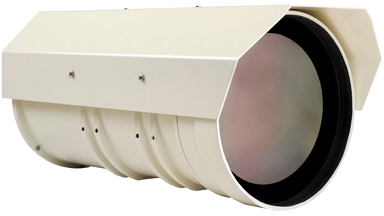

MWIRカメラ LRC3Z

超望遠レンズ搭載・防水ケース入りMWIRカメラ LRC3Zシリーズ

カメラカスタマイズのご相談も承っております。

カスタマイズのご紹介(SCD)

カメラレンズや窓、フィルタの選定、アダプタやケーシングに関するご相談など、お気軽にお問合せください。

※製品仕様は予告なく変更される場合があります。
