監視向け遠赤外(LWIR)カメラ ORCHID

特長
仕様
型番

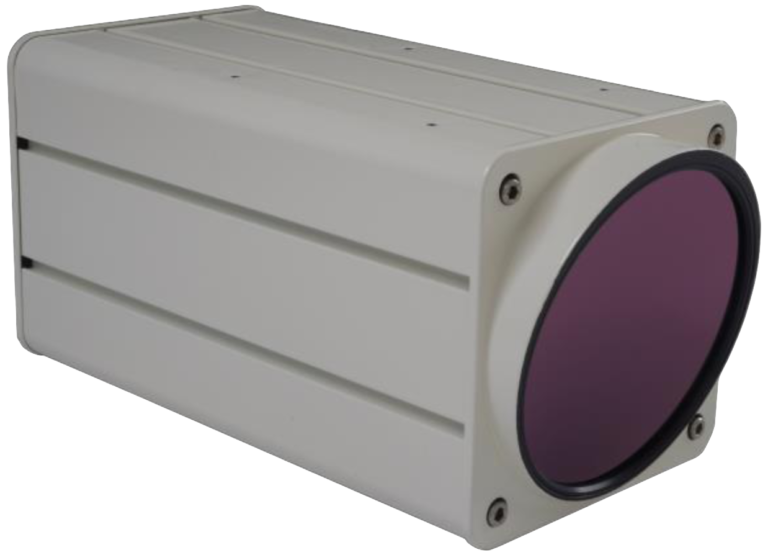

VGA画素(640×512)の高解像度非冷却(VOxマイクロボロメータ)を採用したズームレンズ搭載LWIRカメラ。
8～14μm帯に感度を持ち、煙やエアロゾル、その他大気中の障害物がある条件下での遠方監視でも優れたサーマルイメージを提供します。
窒素パージ、シーリング処理された堅牢な筐体にパッケージされており、RS-232/422インターフェースによるリモート制御が可能です。

中赤外線(MWIR)カメラと比較すると低価格で、メンテナンスコストも抑えることができます。
設置型の監視システムへの組込に適しています。

特長

RP社製高性能連続ズームレンズ搭載(電動フォーカス・電動ズーム)
オート&マニュアルフォーカス
内部シャッタ―または光学NUC
遠隔制御可能
デジタル出力(CameraLink)
窒素パージ済堅牢ハウジング(筐体ありタイプ)
画像エンハンスメント、シャープネス機能

仕様

LWIRカメラ仕様・性能
画素数	640×480 (384×288、25µmピッチも選択可)
画素ピッチ	17µm
感度	<50mK ※より高感度をご希望の場合はご相談ください。
システム仕様・性能
ビデオフォーマット	NTSC / PAL ※CameraLinkデジタル出力をご希望の場合はご相談ください。
通信プロトコル	RS422 Full Duplex Baud rate 19,200(ohther rates available)
電源入力	14-32VDC・1.0A 平均値
制御	遠隔制御可
デジタルズーム	X2・X4
フォーカス制御	マニュアル / オート
動作温度 \| 保管温度	-32～+65 ℃　\|　-40～+70 ℃
衝撃・振動	MIL-STD-810E
シーリング	IP65 (オプションでIP66/67可)

選択可能レンズ

	C100		C145		C225
焦点距離	15～100mm		25～145mm		25～225mm
F値	F/1.4		F/1.4		F/1.5
FOV(640×480ディテクタ)	NFOV(望遠)　1.67(H)×1.33(V)° WFOV(広角)　35.4(H)×27.0(V)°		NFOV(望遠)　1.3(H)×1.0(V)° WFOV(広角)　29.8(H)×24.0(V)°		NFOV(望遠)　2.7(H)×2(V)° WFOV(広角)　25(H)×19(V)°
波長	8～14µm
NUC	可(遠隔操作可能な内部シャッタによる)
フォーカス範囲	10m～無限遠				20m～無限遠
重量	<6kg(実測平均値)				<9kg(実測平均値)
寸法(最大)	φ208×265(L) mm (ブラケット類を除く)				φ250×350(L) mm (ブラケット類を除く)
マウント/機械的インターフェース	お問い合わせください。
フォーカス/ズーム機構	電動、遠隔制御可能
DRI(検知・認識・識別)距離参考値(640×480ディテクタ)
	人間	NATO ターゲット	人間	NATO ターゲット	人間	NATO ターゲット
Detection(検知)	2.3km	5.0km	3.3km	7.4km	5.0km	11.8km
Recognition(認識)	1.0km	2.2km	1.5km	3.4km	2.1km	5.3km
Identification(識別)	0.4km	1.1km	0.6km	1.8km	1.1km	2.8km

※ DRIターゲットサイズ：人間　1.8×0.5 m、NATOターゲット　2.3×2.3m

※ DRI距離の値はおおよその目安です。

ORCHID 640-P-C100	ディテクタ　640×480 17µmピッチ・レンズ　15～100mm F/1.4)・出力　 PAL
ORCHID 640-P-C145	ディテクタ　640×480 17µmピッチ・レンズ　25～145mm F/1.4)・出力　 PAL
ORCHID 640-P-C225	ディテクタ　640×480 17µmピッチ・レンズ　25～225mm F/1.5)・出力　 PAL
ORCHID 640-N-C100	ディテクタ　640×480 17µmピッチ・レンズ　15～100mm F/1.4)・出力　 NTSC
ORCHID 640-N-C145	ディテクタ　640×480 17µmピッチ・レンズ　25～145mm F/1.4)・出力　 NTSC
ORCHID 640-N-C225	ディテクタ　640×480 17µmピッチ・レンズ　25～225mm F/1.5)・出力　 NTSC
ORCHID 384-P-C100	ディテクタ　384×288 25µmピッチ・レンズ　15～100mm F/1.4)・出力　 PAL
ORCHID 384-P-C145	ディテクタ　384×288 25µmピッチ・レンズ　25～145mm F/1.4)・出力　 PAL
ORCHID 384-P-C225	ディテクタ　384×288 25µmピッチ・レンズ　25～225mm F/1.5)・出力　 PAL
ORCHID 384-N-C100	ディテクタ　384×288 25µmピッチ・レンズ　15～100mm F/1.4)・出力　 NTSC
ORCHID 384-N-C145	ディテクタ　384×288 25µmピッチ・レンズ　25～145mm F/1.4)・出力　 NTSC
ORCHID 384-N-C225	ディテクタ　384×288 25µmピッチ・レンズ　25～225mm F/1.5)・出力　 NTSC
