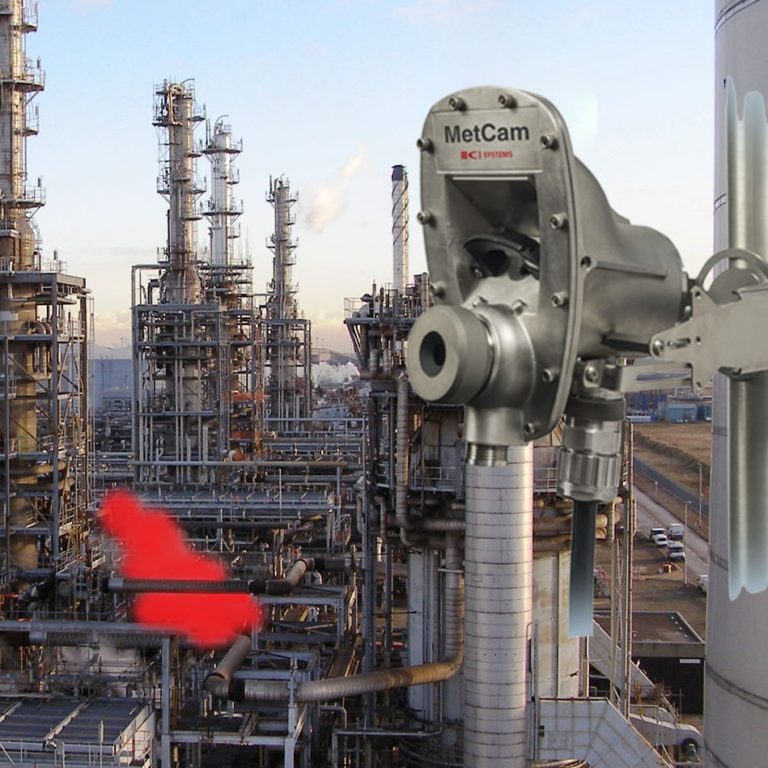

MetCamは、赤外線カメラで撮影された画像を独自のアルゴリズムで処理することにより、漏洩されたメタンガス(天然ガス)を自動で検知し、ガスの濃度やガス雲のサイズに基づいて警報を発します。
また、カメラ自身でメタンエミッションの発生個所を１時間に一度レポートするので、管理者側はレポート作成の作業を軽減できます。
防水・防塵・防爆(国外(国際)規格による)機構、定期較正不要で、野外への固定設置が可能です。広範囲における24時間/365日連続モニタリングを実現します。

カタログダウンロード

MetCam メーカーによる製品紹介ビデオ(CI Systems社)

アプリケーション

各形態の天然ガス(NG、LNG、CNG)に含まれるメタンガスの漏洩を安全にモニタリング

MetCamは、天然ガス田、LNGガス液化プラント、輸送や各工程間のパイプライン、ガス貯蔵タンク、発電所など、メタンガス(天然ガス)の漏洩の危険がある設備における広範囲での24時間/365日連続モニタリング向けにデザインされています。

メタンガス漏洩を検知し、漏洩規模ごとに自動で警告

MetCamはただ漏洩されたメタンガスを可視化するだけでなく、漏洩されたガスの濃度やガス雲のサイズをアルゴリズムによって判別し、漏洩レベル別にアラートを出すことができます。ガスが検知された瞬間の画像は自動的に記録され、制御室のモニターで確認、およびダウンロードが可能で、原因解析に役立ちます。

定期的にメタンエミッションのデータを取得

ガス漏洩検知時の記録動画とは別に、定期的(1時間ごと)にメタンエミッションの発生個所のデータを記録しており、3か月分のデータをダウンロードできます(データはJPEG画像で記録されます)。この時系列データをごく少量のガス漏れ発見、およびガス漏れ発生個所の特定の解析などに活用することで、定期的なエミッション管理作業に役立てることができます。

互換性の高いインターフェース

4-20mAでの警報出力、GigEによるビデオ遠隔出力、ONVIFに対応したビデオ制御など、既存のモニタリングシステムへも組み込みやすいインターフェースを備えています。

使用環境による影響を利用者にレポート

MetCamは赤外線によるサーマル画像を使用しているので、天候条件によってはガスを検知できないことがありますが、そのような場合は周囲環境を自身で判別し、機能が使えない状態であることを利用者に知らせます。適切な設置を行うことにより、ガスが検知できない期間を短縮することができます。

野外への長期間の設置にも適した設計・メンテナンス

MetCamは長期間の野外への設置や、ガス関連設備での使用リスクに耐えられるよう、防水・防塵ではIP66、防爆においてはATEX指令、米国NEC500の2つの国際的規格に適合しています。可動部品を使用せず堅牢な設計で、定期較正も不要です。定期的なクリーニング(外側部分)以外のメンテナンスが不要で管理に手間をかけさせません。

Key Features

24時間/365日連続モニタリング
メタンガス(天然ガス)を可視化
ガス濃度・ガス雲サイズを定量化
レベル別自動警報機能 -事前に警報レベルを設定可能・4-20mA出力
メタンエミッションの発生個所を１時間に一度レポート
制御室から遠隔制御可能なGigEインターフェースを標準で搭載
ONVIFインターフェース
ガス検知時の映像を自動で記録
防水・防塵　IP66・防爆国際規格適合(ATEX指令、米国NEC500)
自己較正機構なので定期較正不要

MetCamの取扱い・設定方法(動画)

【解梱・組み立て】

【起動】

【ネットワークセッティング】

【Web UI】

製品仕様

光学系
視野角	68° Horizontal × 23° Vertical(40m × 12m @30m)
メタン検知推奨距離	10 – 50 meter distance
検知能力
Safety mode alarm levels	”注意”と”警報”の２段階出力
Emissions mode minimal detection level	<60 gr/hr Methane
電源・コミュニケーション
電源	16-32 VDC
警報出力	4-20 mA(Warning , alarm, inhibit & fault)
ONVIF Client ビデオ出力	Gigabit Ethernet
耐環境性能
防爆	ATEX:2 II G Ex db ia II B+H₂T5 Gb IECEx: Ex db ia II B + H₂T5 Gb – 20⁰< Ta < 40⁰ (- 40⁰< Ta < 60⁰ optional)	NEC 500 Class I Div 1 Groups B, C, D, T5 – 25⁰< Ta < 40⁰ (- 40⁰< Ta < 60⁰ optional)
湿度	0% – 100%
防水防塵	IP66( IEC 60529)
機械的仕様
寸法	156 x 236 x 183 mm( without accessories)
重量	4.3 kg
取り付けインターフェース	4 x 10-32 UNF
ケーブルグランド	3/4ʺ NPT or M25x1.5

※ 仕様は予告なく変更される場合があります。
