従来のX線ビームポジションモニタはX線を遮るため、電動ステージで移動させることが必要でした。
一方、薄型のダイヤモンド箔はビーム内に置いたままでも問題ない透過型のX線ビームポジションモニタを実現します。この用途では、ダイヤモンドがLow-Z材料であり、光学的に透明で耐放射線性があることを利用しています。箔の中で発生する蛍光をCCDカメラで測定することにより、ビーム強度、位置、ビームプロファイルを容易にモニタリングできます。

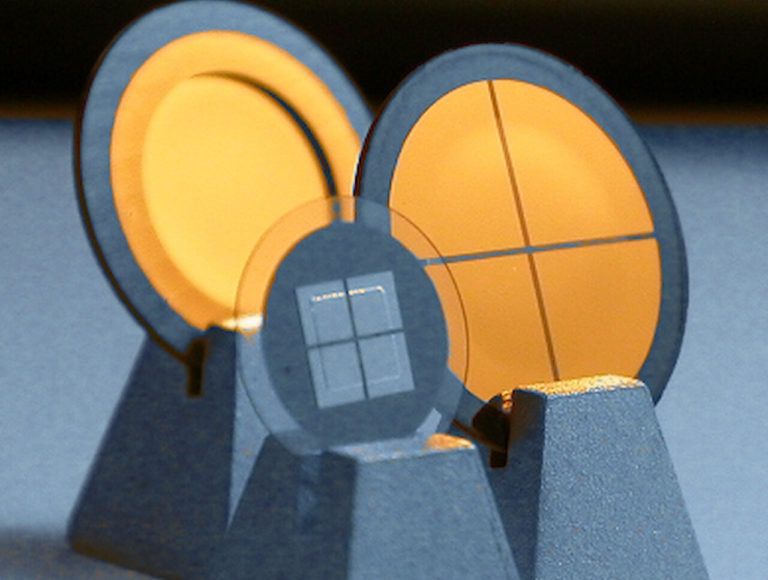

蛍光スクリーンモニタ以外に、4象限フォトディテクタも製作可能です。4象限フォトディテクタはダイヤモンドフォトディテクタと4つの電極を組み合わせた検出器で、各電極から出る光電流を評価することによってビームの位置を高精度に測定することができます。
製品情報PRODUCT INFO
赤外線計測機器・装置
- 赤外センサ、カメラの試験
- サーモグラフィ
- ガス検知用カメラ
- 赤外カメラ
- ハイパースペクトルカメラ
- 防衛用途関連製品
- 分光測定
光部品・モジュール
- 光源
- オプティクス（光学部品）
- センサ（検出器）
- 紫外線センサ・UV照度計
- ハンディ近赤外分光器
-
ガスセンサ・ガス分析計
- 高精度 NDIR ガスセンサ
- NDIRマルチガスセンサ
- PAS 光音響マルチガスセンサ
- 乾熱滅菌インキュベータ用 CO2/炭酸ガスセンサ
- CO2 / 二酸化炭素 炭酸ガスセンサ
- CO / 一酸化炭素センサ
- CH4 / メタンセンサ
- C2H2 / アセチレンセンサ
- C2H4 / エチレンセンサ
- C3H8 / プロパンセンサ
- C4H10 / ブタンセンサ
- HCOOH / ギ酸センサ
- NH3 / アンモニアセンサ
- N2O / 亜酸化窒素(一酸化二窒素/笑気ガス)センサ
- NO / 一酸化窒素センサ
- SO2 / 二酸化硫黄センサ
- SF6 / 六フッ化硫黄センサ
- 代替フロン/冷媒ガスセンサ
- SO2F2 / CH3Br 燻蒸ガスセンサ
- ガスセンサ用 アクセサリ
-
ダイヤモンド製品
- ダイヤモンド 真空窓
- CO2レーザ用 ダイヤモンド窓
- マイクロ波・THz用 ダイヤモンド窓
- X線用 ダイヤモンド窓
- ダイヤモンド X線反射ターゲット
- ダイヤモンド X線フィルタ
- ダイヤモンド 透過ターゲット
- CVDダイヤモンド X線ビームモニター
- ダイヤモンドレンズ
- ダイヤモンド ATRプリズム
- ダイヤモンド ブリュースターウィンドウ
- ダイヤモンド ビームスプリッタ
- ダイヤモンドディスク / ダイヤモンドウェハ
- ダイヤモンド リキッドセル
- ダイヤモンド 箔/薄膜
- 超高精度ダイヤモンドボール
- ダイヤモンド製 ドームツイーター
- ダイヤモンド ヒートスプレッダ・ヒートシンク
- ダイヤモンド窓
- CVDダイヤモンド製 耐摩耗部品
- チョッパ・ロックインアンプ
光学部品向け非接触検査・評価装置
その他光学機器・部品
メーカー別で探す
-
取扱いメーカー
- 4D Technology Inc.
- Chromar Technology
- CI Systems
- ClydeHSI（Clyde HyperSpectral Imaging and Technology Ltd）
- InfraTec
- Janos Technology
- LinkedAll Aerial Solutions
- Noptel Oy
- Ophir（Ophir Optronics Solutions Ltd.）
- OPTICOELECTRON
- Raptor Photonics
- RICOR
- RP Optical Lab
- SCD（SemiConductor Devices）
- Sierra-Olympia（Sierra-Olympia Technologies Inc.）
- StingRay（Div. of G&H）
CVDダイヤモンド X線ビームモニター
仕様・オプション
| タイプ | 自立型ダイヤモンド蛍光スクリーン |
|---|---|
| 直径 | 最大75mm |
| 板厚 | 20 μm以上 |
| 材質 | 蛍光収率向上のためにドープされた光学透明ダイヤモンド |
| 表面仕上げ | コーティングなしまたは両面ARコーティング |
| 形状 | 長方形、円型、楕円形 |
