中赤外用CIRファイバ

CIRファイバーは、中赤外用のカルコゲナイド赤外ガラス製ファイバーです。1.5～6μm帯で使用でき、減衰率が低く柔軟性に優れています。
コア・クラッドは二重のポリマーコートで保護され、さらにPEEKチューブで保護されています。

カタログダウンロード

特長



  • 1.5～6μmの透過帯域
  • 低減衰率(2～4μm帯で0.2dB/m)
  • 二重ポリマーコートにより高い柔軟性を実現
  • SMAコネクタ付きの堅牢な作り
  • ISO 9001:2008に基づく品質管理

用途

  • 自由度の高い赤外イメージングシステムの構築
  • 200～600Kのリモート非接触温度測定
  • リモート赤外分光分析
  • ファイバー増幅やレーザーパワー伝送

仕様

■CIRファイバー基本仕様

透過波長帯域 1.5～6μm
コア材質 As2S3
クラッド材質 As-S
1層目保護コート PTFE
2層目保護コート PVC
保護チューブ PEEK
コア屈折率 2.4
有効NA 0.25～0.28
最小曲げ半径 コア径の200倍
使用温度範囲 -200℃～+100℃
最大透過パワー 1W (CW)
減衰率(※) 0.2dB/m
(2～4μm)

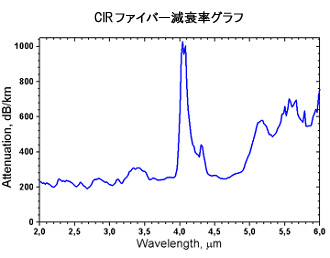

※なおこの減衰率はファイバ内部での光量減衰を表すものであり、Fresnel効果によって合計約30%程度の光量減衰が発生するファイバ端面の影響は考慮しておりません(下記記載のグラフも同様)



■CIRファイバー標準ラインナップ

  CIR-8 CIR-250 CIR-340 CIR-500
コア径(μm) 8 250 340 500
クラッド径(μm) 200 300 400 550
保護コート径(μm) 300 380 510 700



■SMAコネクタ付きPEEK保護チューブ標準ラインナップ (*1)

製品型番 コア・クラッド径(μm) PEEK保護チューブ径(mm) 標準長さ(m)  (*2)
CIR 250/300 250/300 3.2 1, 1.5, 2
CIR 340/400 340/400 3.2 1, 1.5, 2
CIR 500/550 500/550 3.2 1, 1.5, 2

(*1)SMA以外のコネクタもご用意できます。
(*2)ファイバ長さは0.3m～15mまでご相談に応じて製作可能です。

取扱上の注意

  • CIRファイバーのコア・クラッド材質As-Sには毒性があります。
    また、非常に壊れやすい素材ですので、お取扱には十分ご注意下さい。
  • ファイバー端面には触らないようにしてください。
  • 使用しないときはキャップを付け、ファイバー端面を保護してください。
  • Er:YAGレーザーの伝送には適しておりません。ご注意下さい。
