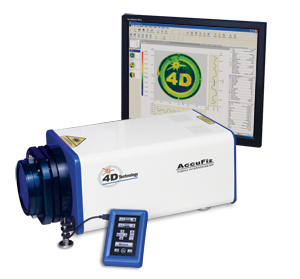

小型フィゾー干渉計 AccuFiz


小型フィゾー干渉計AccuFiz

待望の低価格・高性能Fizeauタイプの干渉計です。
時間位相シフト計測と、Tilted Beam瞬時FFT解析測定の2モードを搭載、高いコストパフォーマンスを実現しました。
小型で可搬性に優れ、市販のFizeau参照面の搭載も可能です。

実機によるデモや、レンタルサービスも開始しました。お気軽にお問合せください。

特長

  • 電源とUSBコントローラ意外はEthernetケーブル接続のため、本体と操作PCが100m以上離れても操作可能。
  • 標準的な参照表面・参照球面がそのまま使える。
  • 他社光学ソフトのデータと互換性も抜群。

アプリケーション

  • 凡用光学系の測定に
  • 既存の、古くなった干渉計や測定システムの置き換えに
  • 製造現場への導入、計測準備などの時間短縮に
  • 自社光学製品の、展示会・顧客先での性能アピールなどに
  • その他、さまざまな光学系の評価に

仕様

  摘要 備考・補足
干渉計タイプ 測定モード選択Fizeau型干渉計 Temporalモード、Dynamicモード
光源 He-Neレーザー 非安定化、安定化の選択可
測定方式 時間位相シフト(TPS)方式Fizeau Temporalモード
Tilted Beam-FFT解析方式Fizeau Dynamicモード
出射開口径 4インチモデル、6インチモデル
ズーム 光学ズーム 電動6倍
カメラピクセル 1,200x1,200画素(1MPix) 廉価版600x600画素も有り
必要PCスペック CPU:Dual Core 2GHz以上
メモリ:4GHz以上
OS:Windows7

専用ソフトウェア 4Sight最新版 瞬時位相シフト干渉計測用ソフトウェア
Zernike/Seidel/Slope/Geometric/Fourier解析
参照差分、平均化、Burst測定、マスキング、2D/3D表示など
各種光学設計ソフト・干渉計ソフトデータの読み書き保存が可能

ソフトウェアアップグレード 保証期間内無償対応
外形寸法 長55cmx幅25cmx高22cm
重量 約14kg以下(ケーブル類含まず)
動作環境温度 16℃~27℃(測定中は要安定化)
保管環境温度 -1℃~38℃
未較正測定精度 λ/20
測定再現性 標準λ/5000以下 精度向上オプション時 λ/12500以下
