赤外アレーセンサ-FPA(フォーカルプレーンアレー)・リニアアレー

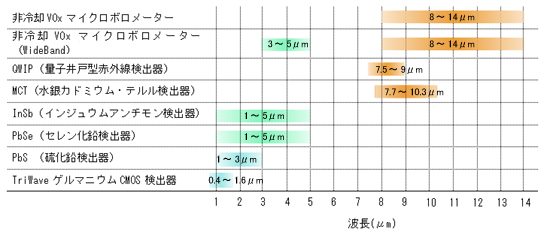

LWIR用赤外アレーセンサ

SWIR(近赤外0.9~3μm)scdlogo

InGaAs近赤外線ディテクタ

InGaAsディテクタ
Cardinal

  • 波長:標準:0.9~1.7μm
    オプション:0.4~1.7μm
  • 画素:640x512、15μmピッチ
    1280x1024、10μmピッチ
  • 量子効率: >80%@1550nm
  • フレームレート:350Hz@13bit
  • ROICノイズ:40e (ハイゲイン、CDSモード)
  • オプション:プロキシカード(CameraLink)
3Gイメージ

3Gイメージ倍増管との比較

カタログダウンロード

MWIR(中赤外3~5μm)scdlogo

Insb中赤外線ディテクタ Insb中赤外線ディテクタ

冷却式 InSbデジタル・ディテクタ Pelican-D/Hercules/Blackbird

  • 波長:1~5μm
  • 画素:VGA、SXGA(15μmピッチ)
    SXGA、3メガ(10μmピッチ)
  • 超高感度:NETD20mK
  • デジタルROIC採用で高速撮影
    フレームレート300Hz@13bit(640x512)
  • ビデオエンジンも供給可能

冷却式 Xbnデジタル・ディテクタHOT(高温動作)
Kinglet/HOT Pelican-D/HOT Hercules

Insb中赤外線ディテクタ Insb中赤外線ディテクタ
  • 波長:~4.1μm
  • 画素:VGA、SXGA(15μmピッチ)
    SXGA、3メガ(10μmピッチ)
  • NETD20mK
  • デジタルROIC採用で高速撮影
    フレームレート300Hz@13bit(640x512)
  • XBn技術により冷却温度150K対応
    軽量(300g)・低消費電力を達成
    長寿命モデルも選択可能
カタログダウンロード

LWIR(遠赤外8~14μm)scdlogo

T2SL遠赤外線ディテクタ

冷却式 T2SLデジタル・ディテクタ
Pelican-D LW

  • タイプⅡ超格子XBp検出器
  • 波長:~9.5μm
  • 画素:VGA(15μmピッチ)
  • 超高感度 NETD15mK
  • ビデオエンジンも供給可能
    CameraLink出力装備、Pelican-Dフォーマット
カタログダウンロード

非冷却式 Voxマイクロボロメータ
VOXI

VOXI
  • 超小型ビデオエンジン付きモジュール
  • 波長:標準:8~14μm
    ワイドバンド:3~5μm & 8~14μm
  • 画素:QVGA、VGA、17μmピッチ
  • 高感度:NETD35mK
  • 周波数:30Hz、60Hz
  • NUCレス、TECレス
  • 他のタイプでXGAも供給可能
カタログダウンロード

アプリケーション

  • 監視・偵察カメラ
  • ライフルスコープ
  • ミサイルシーカー
  • サーモグラフィー

特長

  • 高画素・高感度
  • 小型・軽量・低価格
  • ビデオエンジン供給可能なモデルあり
  • MIL対応
  • ITAR(米国武器規制)フリー

SCDのメーカーホームページリンク
Semi Conductor Devices(SCD)社ホームページ

リニアアレー

■PbS(硫化鉛検出器)
LMA-13RPbS256素子アレーセンサ
燃焼用の分光計のセンサに最適

■PbSe(セレン化鉛検出器)
LMA-15R分光用PbSe256素子アレーセンサ
燃焼用の分光計のセンサに最適
LMA-15S(LIRA5S)画像撮影用PbSe256素子アレーセンサ
中赤外画像の高速ラインスキャンに最適
